Объективы для видеонаблюдения, технического зрения и БПЛА
Многообразие современных матричных VIS и NWIR приемников излучений, отличающихся рабочей спектральной и интегральной чувствительностью, форматом, размерами пикселей и другими характеристиками, является основой для реализации разнообразных потребностей пользователей в системах и камерах видеонаблюдения, технического зрения, промышленной автоматизации, цифровых телевизионных каналах оптико-электронных приборов и комплексов. В конкретном изделии, приборе, комплексе между применяемым объективом и матричным приемником излучений должен быть оптимальный баланс. Это приводит к необходимости разработки оптических систем объективов под требования конкретного технического задания. В арсенале ОРБ имеются многочисленные оптические системы объективов как с фиксированным фокусным расстоянием, так и панкратические. Объективы с фиксированным фокусным расстоянием имеют фокусное расстояние от 250 до 7 мм; диафрагменные числа от 4 до 1,4; угловые поля от 3 до 100 градусов и выше. Панкратические объективы ОРБ имеют перепад фокусных расстояний от 2 до 30 крат.
Многие оптические системы ОРБ успешно используются в проектах наших заказчиков, остальные - ориентированы на перспективу и могут быть адаптированы под новые требования.
Пример панкратического TV объектива с зум 10 крат
Смена фокусного расстояния - непрерывная
Диапазон фокусных расстояний - от 10 до 100 мм
Относительное отверстие 1:2,3 ~ 1:3,5
Поля зрения от 4,0х2,2 ~ 37,7х21,7 градусов
Спектральный диапазон 0,45-0,70 мкм
Длина вдоль оптической оси 150 мм
Наибольший диаметр линз 65 мм
Диапазон фокусных расстояний - от 10 до 100 мм
Относительное отверстие 1:2,3 ~ 1:3,5
Поля зрения от 4,0х2,2 ~ 37,7х21,7 градусов
Спектральный диапазон 0,45-0,70 мкм
Длина вдоль оптической оси 150 мм
Наибольший диаметр линз 65 мм
Пример панкратического TV объектива с зум 20 крат
Смена фокусного расстояния - непрерывная
Диапазон фокусных расстояний - от 10 до 210 мм
Относительное отверстие 1:3,4 ~ 1:6,3
Поля зрения от 1,76х1,32 до 37,7х27,4 градусов
Спектральный диапазон 0,4 - 0,75 мкм
Длина вдоль оптической оси 274 мм
Диапазон фокусных расстояний - от 10 до 210 мм
Относительное отверстие 1:3,4 ~ 1:6,3
Поля зрения от 1,76х1,32 до 37,7х27,4 градусов
Спектральный диапазон 0,4 - 0,75 мкм
Длина вдоль оптической оси 274 мм

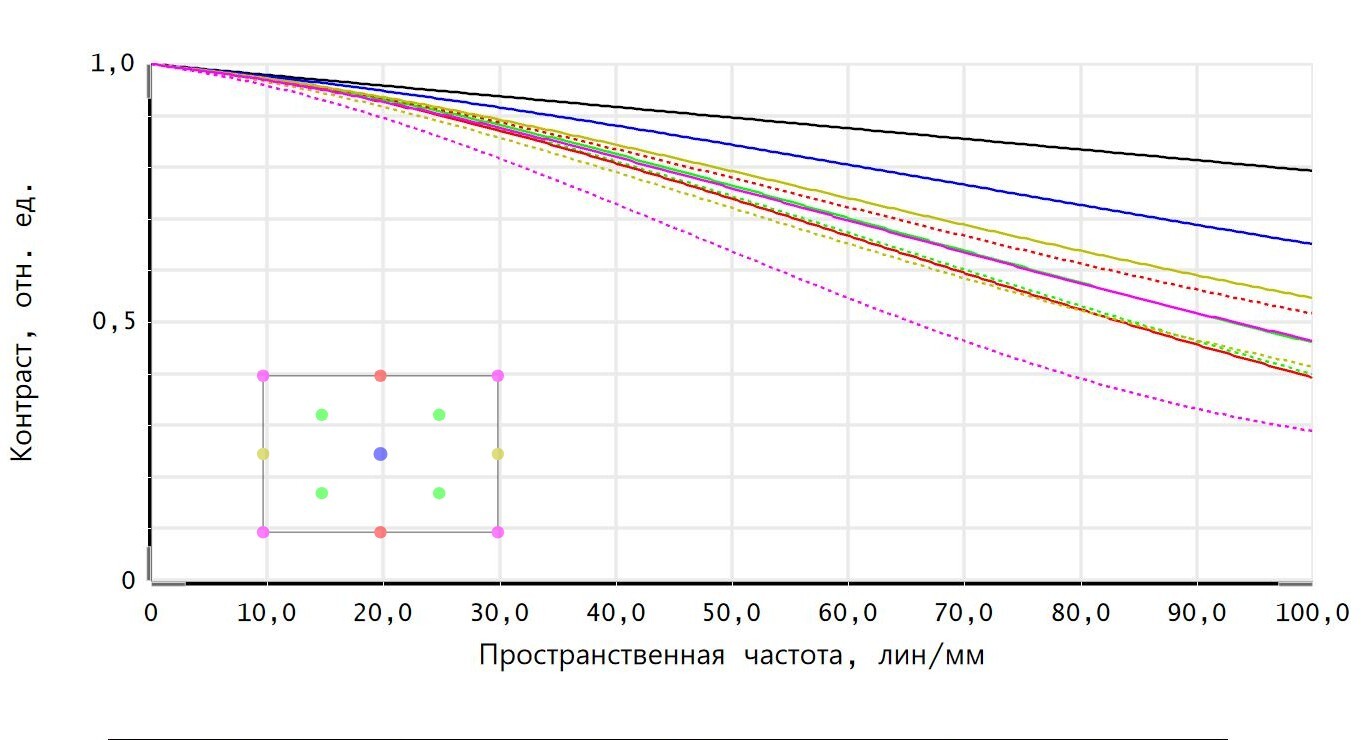

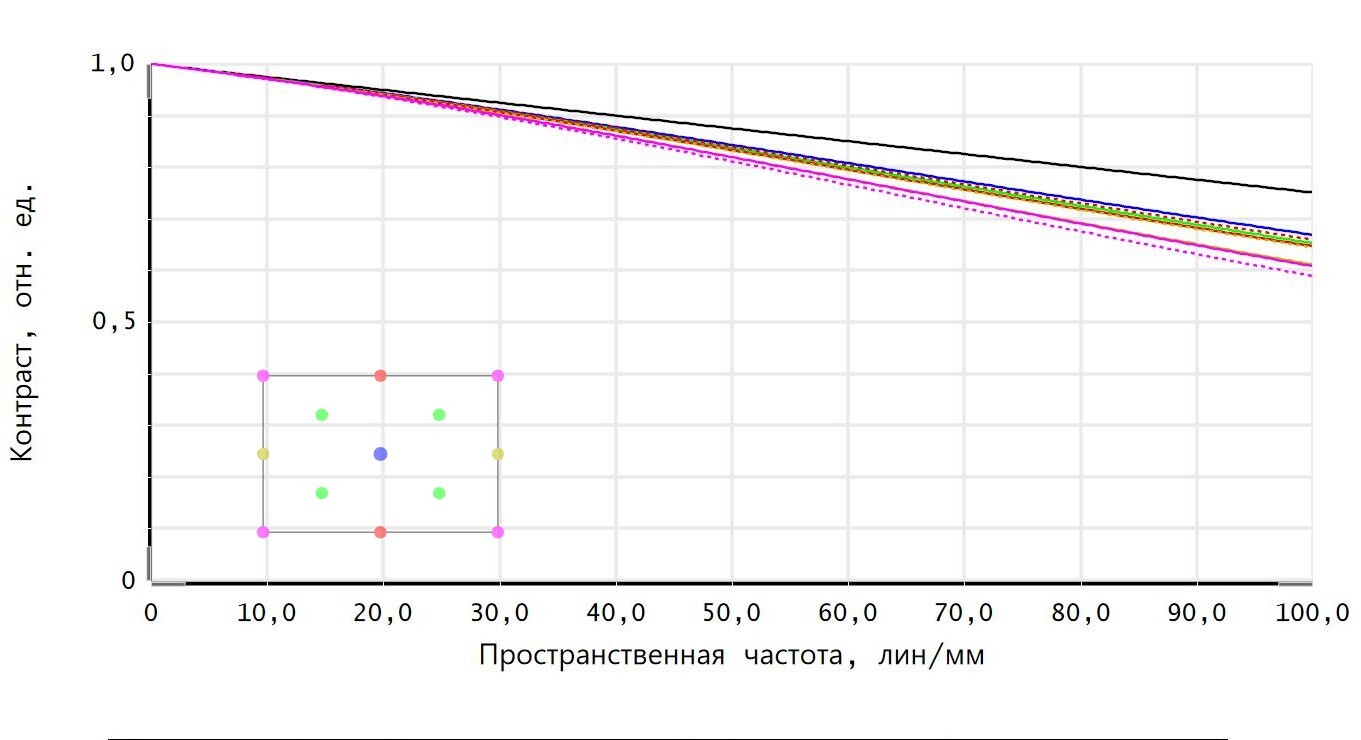

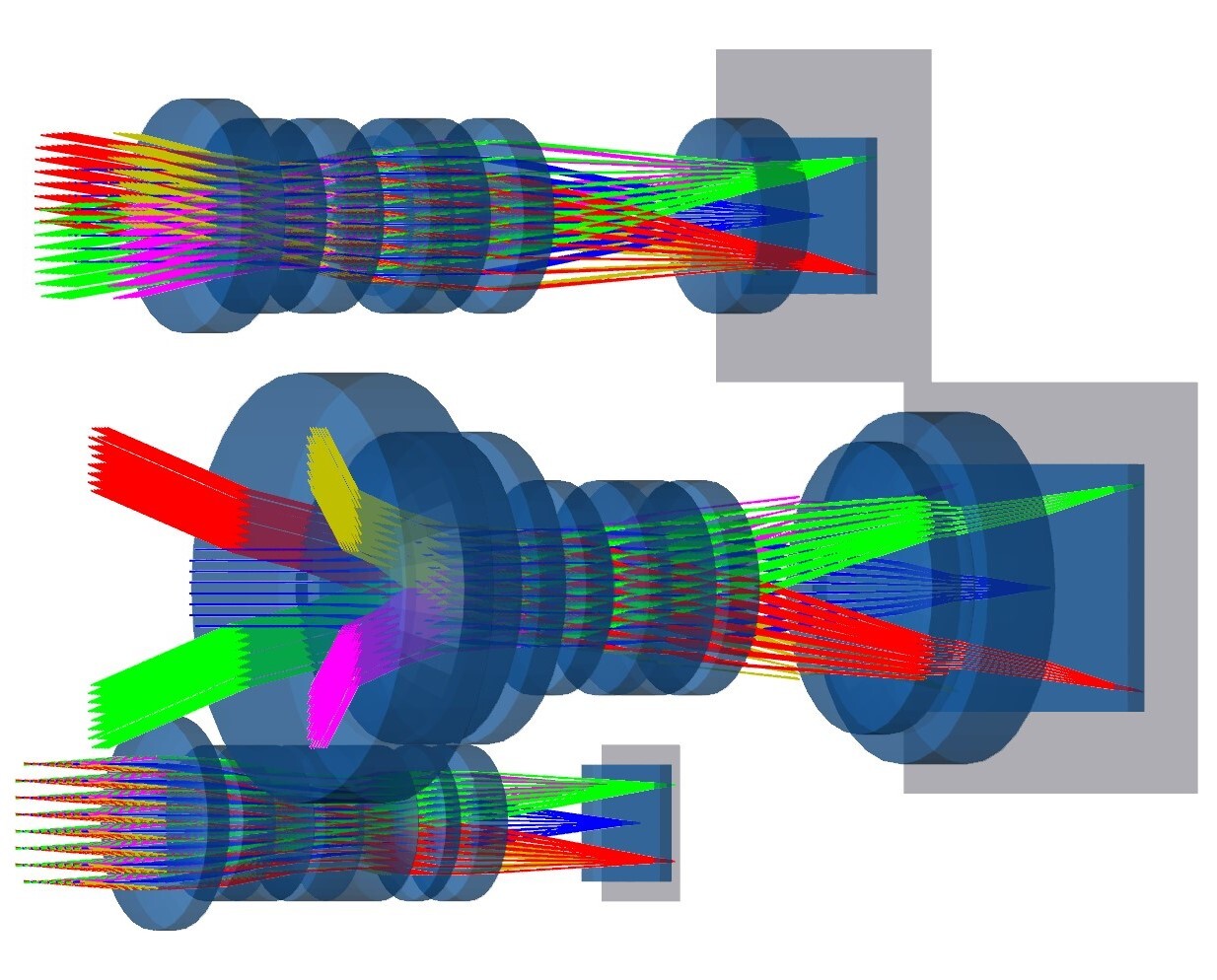

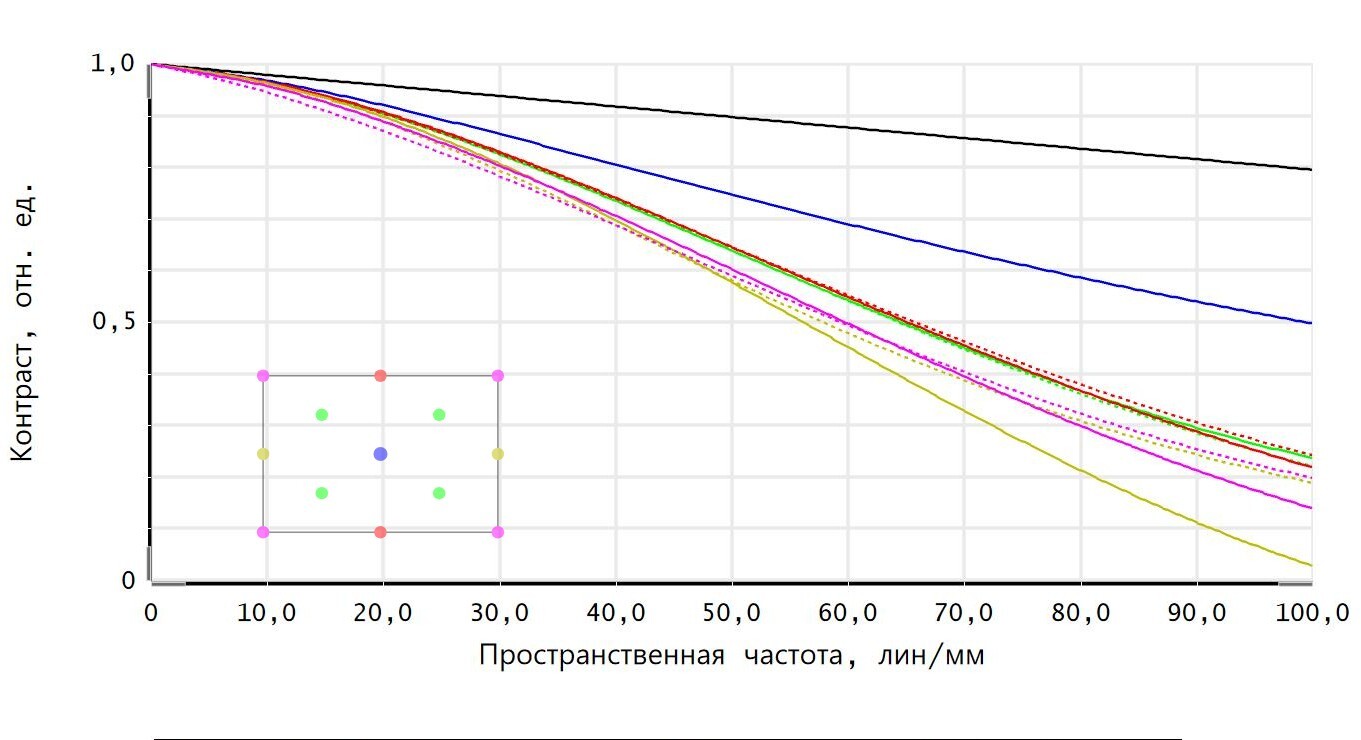

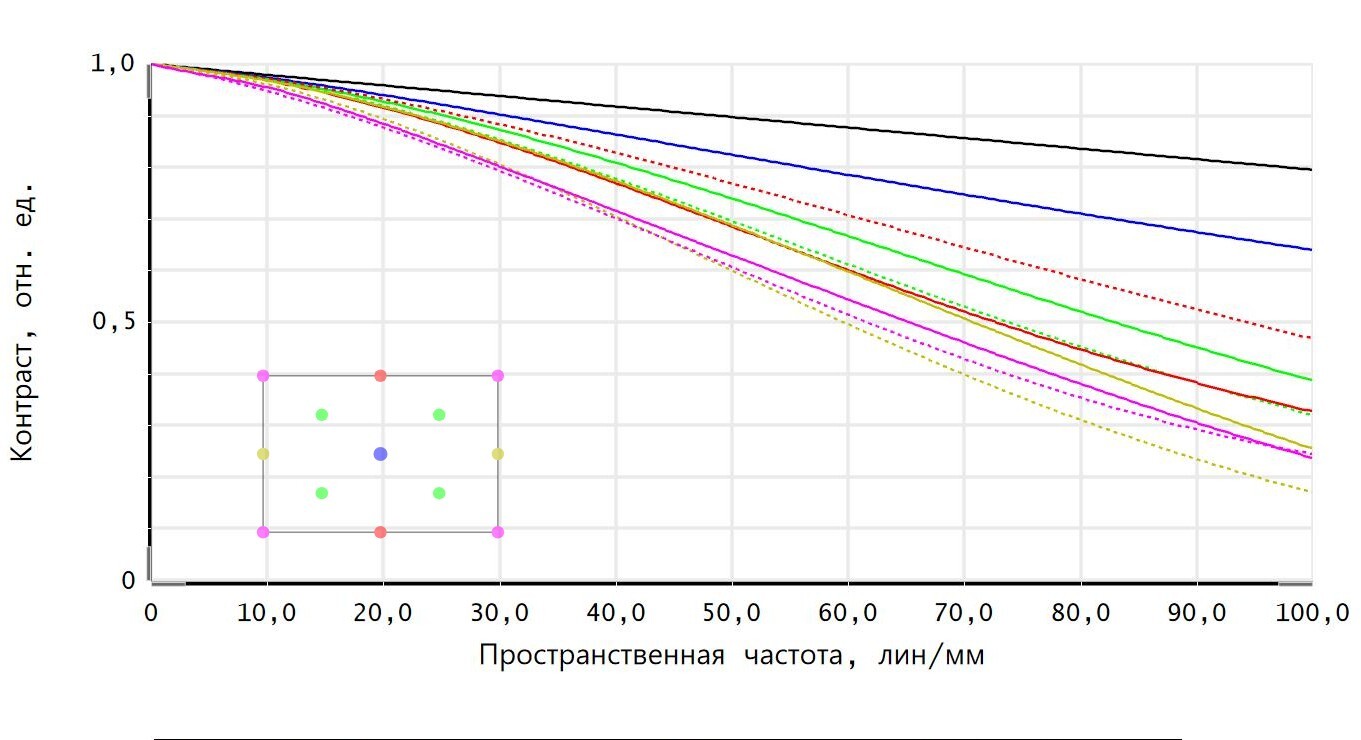

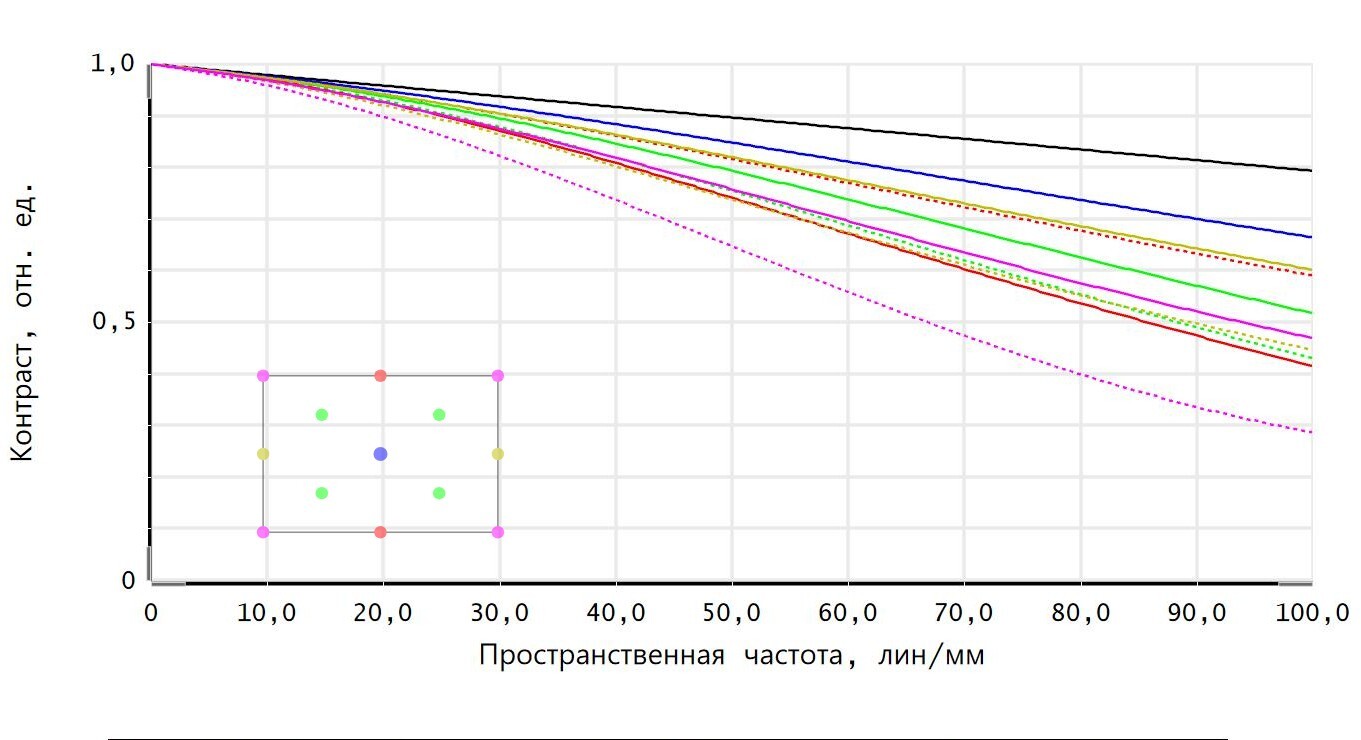

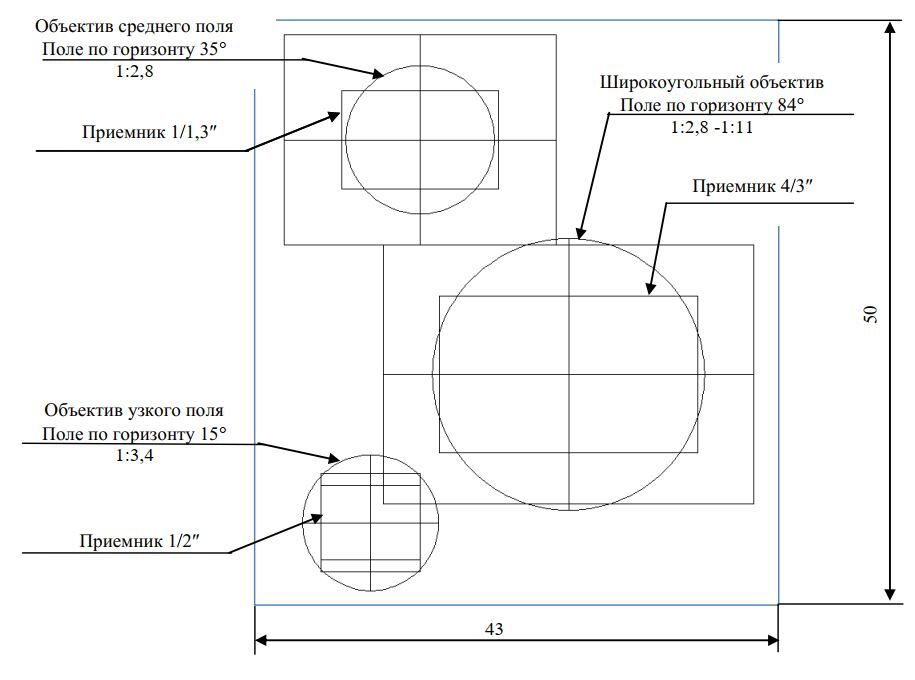

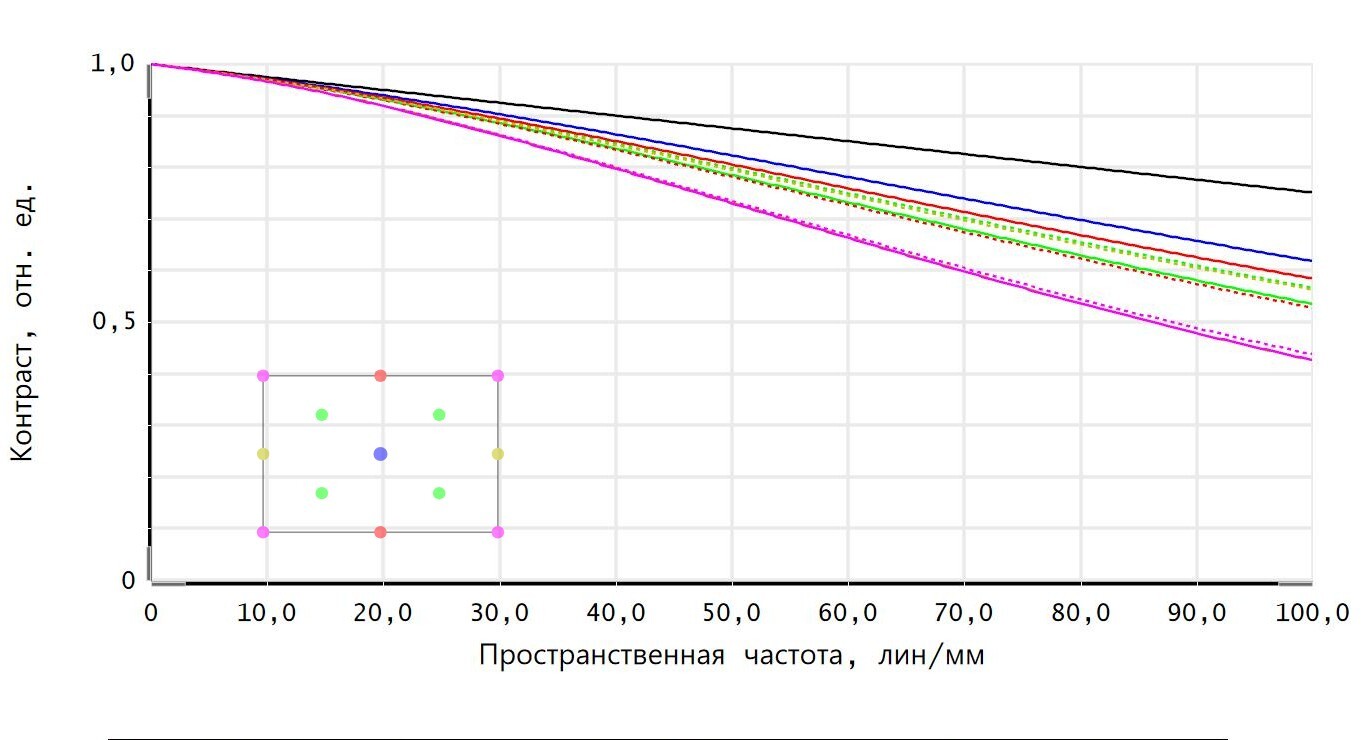

Пример телевизионного модуля из трех объективов

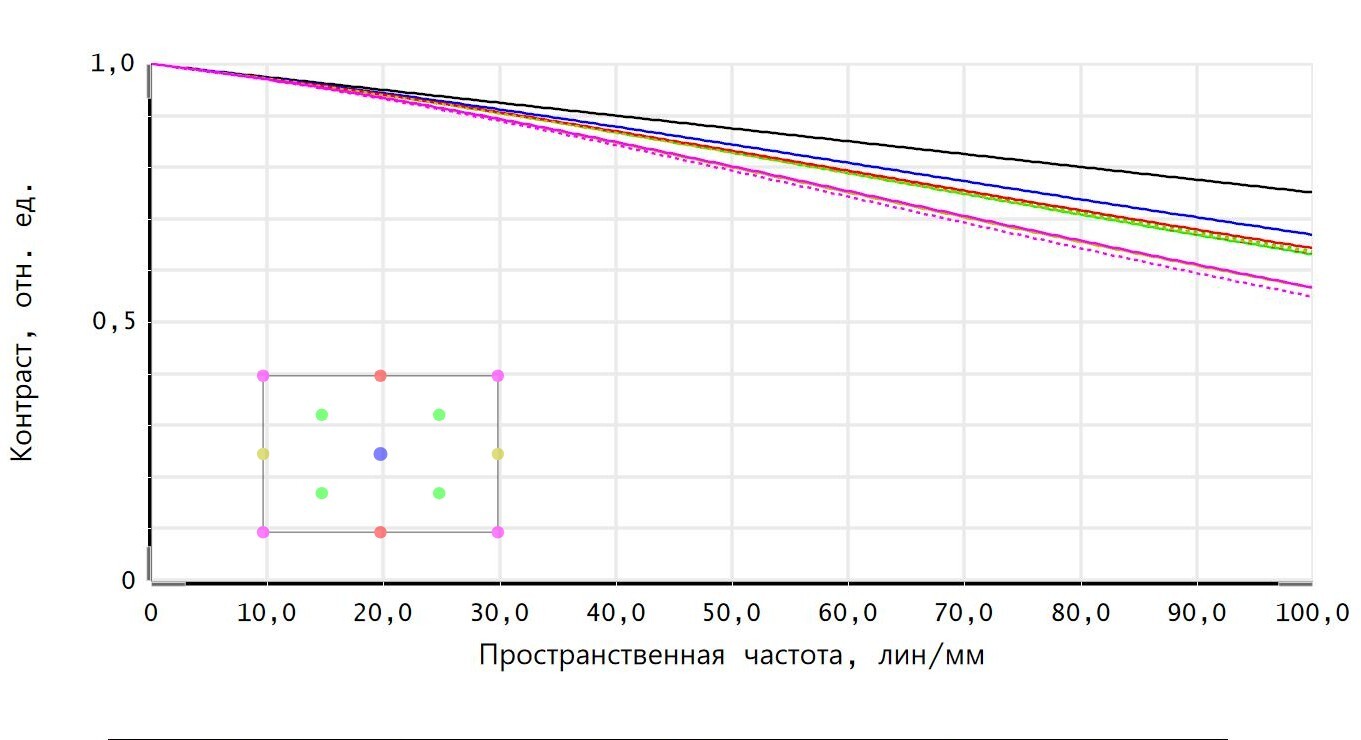

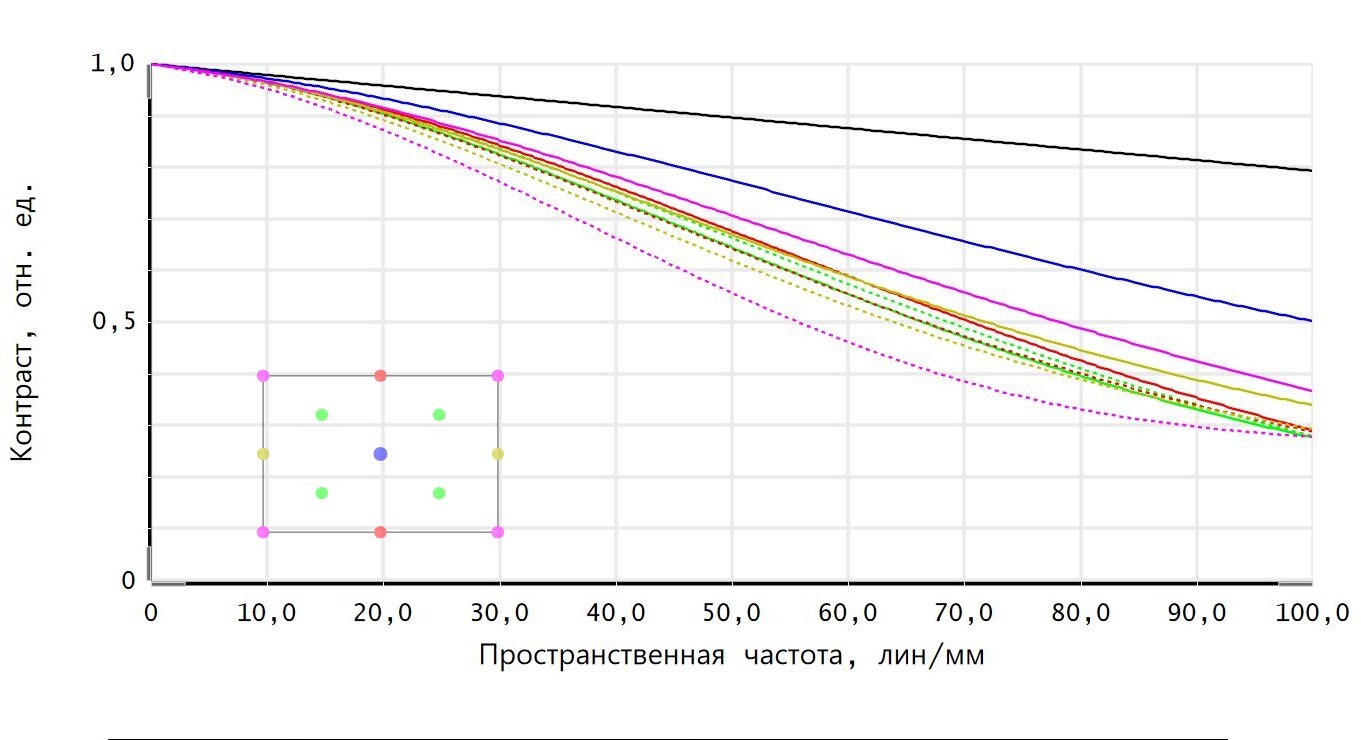

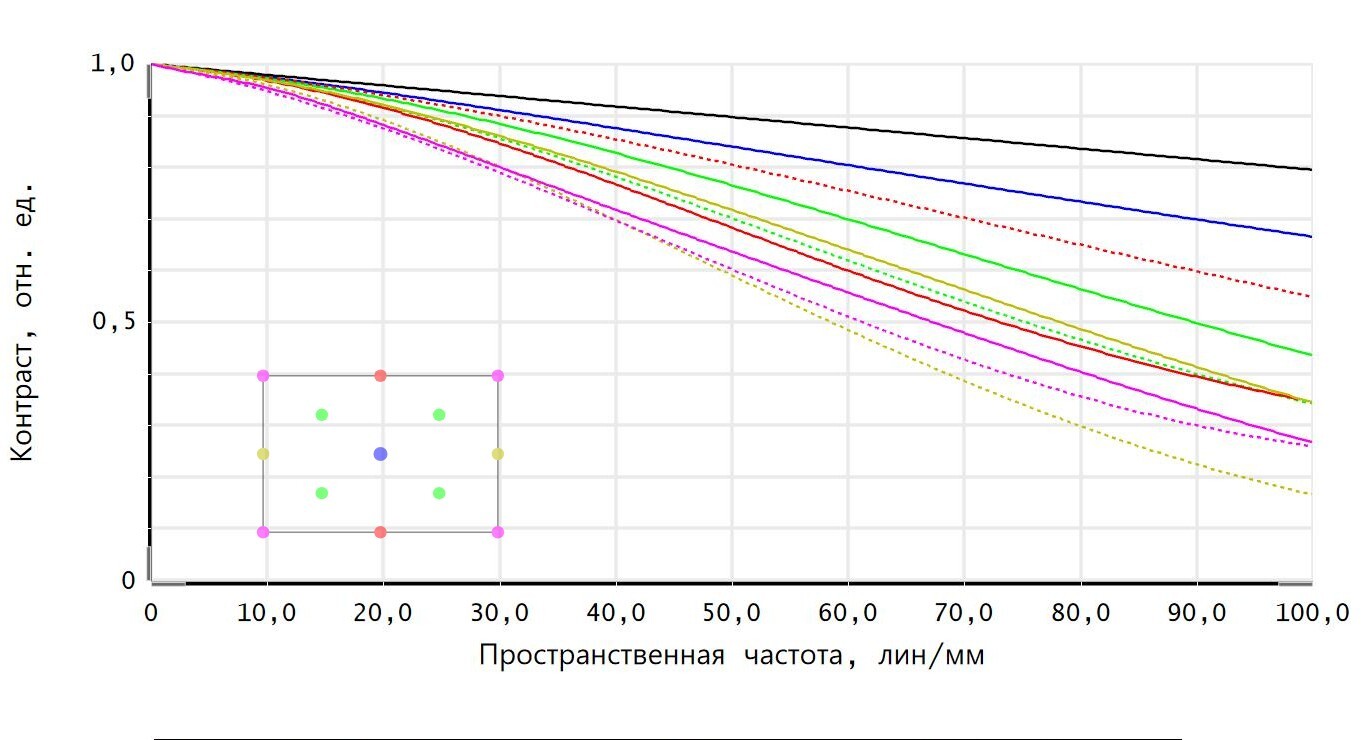

| Характеристика | Значение для канала | ||
|---|---|---|---|
| 1 | 2 | 3 | |
| Фокусное расстояние, мм | 14,0 | 17,0 | 26,3 |
| Угловое поле (горизонт), ° | 84,0 | 35,0 | 15,0 |
| Угловое поле (диагональ), ° | 102,8 | 39,8 | 17,2 |
| Относительное отверстие | 1:2.8 - 1:11 | 1:2.8 | 1:3.4 |
| Формат приемника | 4/3" | 1/1.3" | 1/2" |
| Габаритные размеры, мм | 45×38×45 | ||
| Атермализация | Снижение ЧКХ на частоте 100 лин/мм в диапазоне температур от -50 до +50 градусов не более 10 % | ||
Опыт разработки объективов для VIS и NWIR диапазонов спектра, ориентированных на работу с современными матричными приемниками различных форматов, подтвержденный успешной реализацией в проектах заказчиков, является гарантом новых качественных разработок.
